由于分布式光纖測溫系統的優越特性，電纜隧道內大都采用分布式光纖測溫系統對隧道內每個回路和環境溫度進行實時在線監測，發生超溫情況時立即定位和報警。光纖測溫系統實時監測電纜表面溫度和隧道環境溫度，并將溫度測量、分區設置、報警設置、報警判斷等功能高度集成，具有高可靠性的嵌入式集成操作界面。

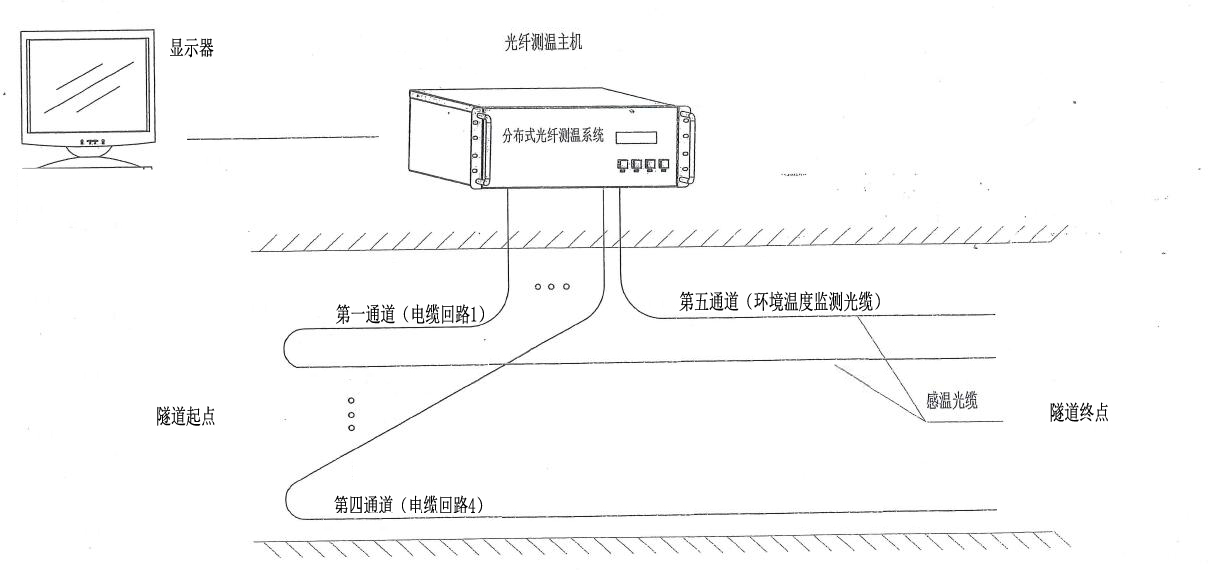

1.電纜測溫系統圖

2.測溫光纖的敷設方式

電纜本體測溫光纜的敷設方式一般有三種：

（1）單項敷設。即在每一相電纜上均敷設一根測溫光纖。緊貼電纜用尼龍捆扎繩固定，捆扎點之間距離不大于1米。

（2）按回路敷設。對于呈“品”字形排列的電纜，測溫光纖可敷設于三相電纜中心，緊貼電纜用尼龍捆扎繩固定，捆扎點之間距離不大于1米。

（3）“S”形敷設。對于平行排布的電纜，可采用“S”敷設的方式，即將測溫光纖在電纜排布平面的上方，用尼龍捆扎繩固定。

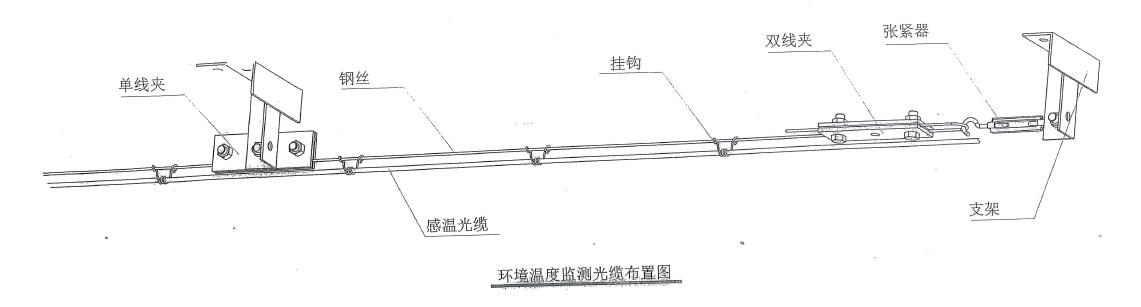

3.環境溫度測溫光纖的敷設方式

隧道頂部敷設一根感溫光纖，采用鋼絲掛鉤懸掛于隧道側壁或頂部，感溫光纖沿鋼絲平行鋪設，每間隔1米用一個掛鉤固定，每間隔40米安裝一個支架。

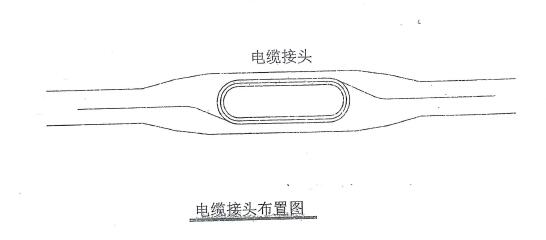

4.電纜接頭測溫光纖的敷設方式

電纜接頭處，感溫光纖纏繞鋪設。采用環形折返敷設方式，沿電纜接頭的縱向往返敷設，每次往返要在不同側面位置。使用膠皮和尼龍捆扎繩將測溫光纖捆扎在電纜接頭上，捆扎點之間距離不大于50厘米，并且光纖環的起始端、尾端、折返點均應進行捆扎，起始端和尾端可以根據實際情況捆扎在一起。

監測主機的安裝。根據系統結構，光纖溫度監測主機安裝在330kV星城變電站或110kV居安變電站內（建議）。監測主機和顯示器均采用19寸標準機柜安裝。

5.平行排布電纜測溫光纖的敷設方式

如果高壓電纜不是“品”字形排列，而是平行排列，則測溫光纜應按以下方式敷設：

所需測溫光纖的長度是直線敷設的2~3倍。
